SBC120聚乙烯丙綸復合防水卷材
2018-05-21 15:05:25
產(chǎn)品介紹?
“矩圓”牌系列產(chǎn)品：?
SBC120聚乙烯丙綸復合防水卷材?
SBC高分子復合防水卷材?
SGN承載防水卷材?
配套專用節(jié)點型材?
XYT建筑結構裂縫止裂帶?
配套SBC聚合物水泥膠粘劑?
?
?
SBC120聚乙烯丙綸復合防水卷材的特點?
SBC120聚乙烯丙綸復合防水卷材由線性低密度聚乙烯樹脂加入抗老化劑、穩(wěn)定劑、助粘劑與高強度新型紡粘法丙綸長絲無紡布，采用熱融直壓復合工藝制成的復合型防水卷材。?
SBC120聚乙烯丙綸復合防水卷材具有抗?jié)B能力強、抗拉強度高、低溫柔性好、線脹系數(shù)小、穩(wěn)定性好、無毒、變形適應能力強、適應溫度范圍寬、使用壽命長等良好的綜合技術性能。?
SBC120聚乙烯丙綸復合防水卷材5項性能優(yōu)勢?
●SBC120聚乙烯丙綸復合防水卷材滿粘施工，不起鼓，杜絕橫向竄水?
SBC120聚乙烯丙綸復合防水卷材雙面實現(xiàn)滿粘施工在保護層的作用下，能有效避免老化，不起鼓，不橫向竄水?

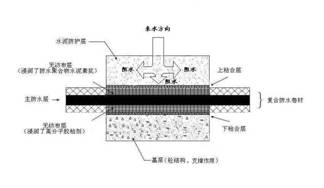

▲SBC120聚乙烯丙綸復合防水卷材與基層形成整體防水結構
●SBC120聚乙烯丙綸復合防水卷材雨天可施工，保證工程進度?
使用聚合物水泥粘貼，可在雨天（含水率50%以上）施工。SBC120聚乙烯丙綸復合防水卷材不受基層含水率低于9%的限制，保證施工進度。?
●水泥粘接，獨一無二?

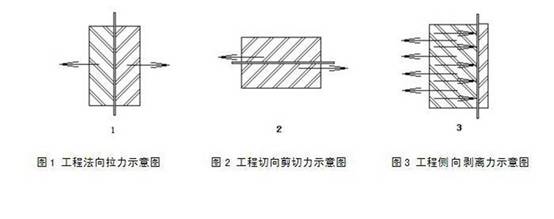

SBC120聚乙烯丙綸復合防水卷材最突出的特點是表面粗糙均勻、易粘接，適合與多種材料的基層粘合，可與水泥材料在凝固過程中直接粘合，粘接剝離強度15N/cm，這是其它防水材料所不具備的性能。SBC120聚乙烯丙綸復合防水卷材可以穩(wěn)定的在垂直位置粘接附設，可以穩(wěn)定的在倒水平面粘接附設，并且可以在外表面進行裝修施工（如水泥沙漿抹面、粘貼瓷磚或馬賽克等）。?
?
●全防護系統(tǒng)防水，實現(xiàn)長防水壽命?
與建筑物的基層實現(xiàn)了很好的結合，使SBC120聚乙烯丙綸復合防水卷材與基層一體化。?
●配套節(jié)點型材，杜絕節(jié)點滲漏?
公司提供獨有的配套節(jié)點型材，節(jié)點部位重點防護，杜絕節(jié)點滲漏。
SBC120聚乙烯丙綸復合防水卷材?
曾獲國家專利產(chǎn)品（專利號：89 1 08466. 5）?
產(chǎn)品執(zhí)行國家標準BG 18173.1-2006
意大利UNION公司和GIOAD公司的生產(chǎn)設備
標準壓延復生產(chǎn)線，采用規(guī)范熱融直壓（一次成型）復合工藝
使用優(yōu)質(zhì)PE樹脂純原料，優(yōu)質(zhì)特定具有法向分布特性的專用無紡布
生產(chǎn)出世界第一米SBC120聚乙烯丙綸復合防水卷材?
? ??
? ??
? ??
▲SBC120聚乙烯丙綸復合防水卷材
?
SBC120聚乙烯丙綸復合防水卷材產(chǎn)品種類、規(guī)格
?
規(guī)格 | 單面復合 | 雙面復合 | ||||||
200g/㎡ | 300g/㎡ | 400g/㎡ | 500g/㎡ | 600g/㎡ | T1.0 | T1.2 | T1.5 | |
厚度（mm） | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.0 | 1.2 | 1.5 |
單卷長度（m） | 100 | 50 | ||||||
幅寬（mm） | 1.15、1.50、3.00 | |||||||
?
產(chǎn)品主要性能指標
SBC120聚乙烯丙綸復合防水卷材（執(zhí)行國標GB 18173.1-2012）
?
項目 | 標準值 | 實測值 | ||
縱向 | 橫向 | |||
斷裂拉伸強度 | 常溫（N/cm） | ≥60 | 107 | 97 |
60℃（N/cm） | ≥30 | 69 | 58 | |
扯斷伸長率 | 常溫（%） | ≥400 | 900 | 900 |
-20℃（%） | ≥10 | 291 | 291 | |
撕裂強度（N） | ≥20 | 98 | 97 | |
低溫彎折（-20℃） | 無裂紋 | 無裂紋 | ||
不透水性（0.3Mpa，30min） | 無透漏 | 無透漏 | ||
復合強度（表層與芯層）（N/cm） | ≥1.2 | 2.0 | ||
?
詳情介紹
聚乙烯丙綸復合防水卷材屬于國家標準高分子防水材料（第一部分：片材）樹脂復合增強型防水片材。
聚乙烯丙綸復合防水卷材是普及型復合防水技術主體材料，是本公司一九八九年發(fā)明、首創(chuàng)并命名，
二○○四年被國家建設部正式承認并列入建筑防水材料系列。SBC120是本公司產(chǎn)品規(guī)格代號，S表示雙面，
B表示布，C表示增糙，120是產(chǎn)品標稱寬度。產(chǎn)品名稱、規(guī)格代號首次體現(xiàn)在本公司一九八九年企業(yè)標準中。
聚乙烯丙綸復合防水卷材屬于外加筋、薄型合成高分子復合材料，采用先進的熱熔直壓復合工藝， 輔以高速混合、熱熔、均質(zhì)、擠出、界面極化、展平、輥壓、速冷、整形等工藝完成。
卷材芯層主防水層用線性低密度聚乙烯或其共混改性材料，表面復合紡粘法丙綸長絲不織布增強制造。
芯層與表面層用熱熔直壓工藝復合成型。經(jīng)ICS-POLAR技術處理。具有親入式粘結表面，能用聚合物水泥直
接與建筑砼構體構成防水構造，有效阻止切向滲透，具有與建筑構體等同的使用壽命。
聚乙烯丙綸復合防水卷材以其不可替代的卓越性能，經(jīng)二十多年的發(fā)展，得到了廣泛應用和良好的應用效果，成為中國兩大主流防水材料之一。
請認準“矩圓”“SBC”商標 謹防假冒
“矩圓”牌SBC聚乙烯丙綸復合防水卷材
“矩圓”牌SBC聚乙烯丙綸復合防水卷材（以下簡稱聚乙烯丙綸卷材）是根據(jù)現(xiàn)代工程對防水防滲材料的新要求，采用新技術，引進意大利UNION公司先進生產(chǎn)設備，利用內(nèi)加熱一次熱層壓復合成型工藝（簡稱：一次成型工藝）制造的一種構造全新、多用途、具有良好綜合技術性能的防水防滲材料。該材料是聚乙烯丙綸卷材復合防水技術的主體材料。工程應用時，采用“三層一道”的復合防水構造，聚乙烯丙綸卷材與聚合物水泥共同構成一道或多道防水層。
1、產(chǎn)品特點
1.1 產(chǎn)品構造特點
聚乙烯丙綸卷材為表面增強式結構，由線性低密度聚乙烯樹脂、抗老化劑、穩(wěn)定劑、助粘劑、高強度新型丙綸長絲非織造織物，采用內(nèi)加熱一次熱層壓復合成型工藝制成的復合防水卷材，具有表面網(wǎng)狀構造。
1.2 產(chǎn)品性能特點
聚乙烯丙綸卷材具有抗?jié)B能力強、抗拉強度高、低溫柔性好、線脹系數(shù)小、易粘接、摩擦系數(shù)大、穩(wěn)定性好、無毒、變形適應能力強、適應溫度范圍寬、使用壽命長、耐腐蝕、耐霉爛、耐老化、耐穿刺等良好的綜合技術性能。
1.3 產(chǎn)品應用特點
聚乙烯丙綸卷材突出特點是表面粗糙均勻、易粘接，適宜采用復合防水技術應用。
1.3.1可與水泥材料在凝固過程中直接粘合，可在基層高含水率情況下粘貼施工。這是聚乙烯丙綸卷材的獨特性能。
1.3.2聚乙烯丙綸卷材可直接設計在水泥構造中使用，具有可靠的穩(wěn)定性。
1.3.3聚乙烯丙綸卷材表面粗糙、摩擦系數(shù)大，可直接埋設在砂土中使用。
1.3.4聚乙烯丙綸卷材是環(huán)保、安全、衛(wèi)生、節(jié)能建材產(chǎn)品。經(jīng)黑龍江省衛(wèi)生廳批準該卷材為“涉及飲用水衛(wèi)生安全的國產(chǎn)產(chǎn)品”。
1.3.5聚乙烯丙綸卷材復合防水技術在屋面防水工程中應用，適用于普通屋面外，也適用于架空屋面、蓄水屋面、種植屋面等特種屋面。
1.3.6聚乙烯丙綸卷材復合防水技術可根據(jù)不同防水工程部位要求，選用不同厚度的聚乙烯丙綸卷材與聚合物水泥共同構成一道復合防水層或組合構成多道防水層。各項性能指標完全符合《屋面工程質(zhì)量驗收規(guī)范》（GB50207-2002）、《地下防水工程質(zhì)量驗收規(guī)范》（GB50208-2002）中對防水層要求。
2、產(chǎn)品使用范圍
聚乙烯丙綸卷材使用范圍廣，適用于Ⅰ、Ⅱ、Ⅲ、Ⅳ級各類工業(yè)、民用建筑的屋面和地下防水、防滲、防潮、隔汽工程，適用于水利、環(huán)保、冶金、化工、采礦業(yè)等防水、防滲工程。
3、產(chǎn)品種類、規(guī)格
聚乙烯丙綸卷材雙面加筋產(chǎn)品分為克重系列產(chǎn)品（300g/m2、350g/m2、400g/m2、500g/m2、600g/m2）和厚度系列產(chǎn)品（T1.0、T1.2、T1.5）。聚乙烯丙綸卷材單面加筋產(chǎn)品用于隔汽工程（包括克重系列產(chǎn)品：G200g/m2、G250g/m2和厚度系列產(chǎn)品：T1.0D）。聚乙烯丙綸卷材產(chǎn)品種類、規(guī)格見下頁表 1。
4 產(chǎn)品性能指標 見下頁表 2。
5 設計、施工要點
5.1 設計聚乙烯丙綸卷材應用工程時，可根據(jù)具體應用部位進行防水結構設計，根據(jù)不同防水工程部位要求，選用相應規(guī)格的聚乙烯丙綸卷材。
5.1.1 屋面防水
聚乙烯丙綸卷材復合防水技術應用于屋面防水工程有多種構造方式。常見構造方式有三層一道設防（一層卷材兩層聚合物水泥，見本優(yōu)選集第11頁）及其組成的多道設防構造。與其它防水材料可組成多種屋面防水構造方式：1、與一層剛性防水組成兩道或多道設防；2、與一層涂膜組成兩道設防或多道設防。其中三層一道設防構造中設有水泥結構保護層（厚度≥20mm）的宜減去上層聚合物水泥層。
聚乙烯丙綸卷材復合防水技術應用于屋面防水工程要保證卷材與找平層的粘接強度和粘接面積，這是保證防水效果和使用壽命的關鍵。
5.1.2 地下防水
聚乙烯丙綸卷材復合防水技術用于地下防水工程應將卷材置于結構主體的迎水側。卷材置于結構主體背水側的應設有支撐內(nèi)襯。
聚乙烯丙綸卷材鋪貼宜采用滿粘法。選用厚度系列卷材的，底板施工可采用空鋪法。采用空鋪法施工的，聚乙烯丙綸卷材單獨構成一道防水層。
5.1.3 地面防潮
聚乙烯丙綸卷材復合防水技術應用于地面防潮工程時，墻角處卷材卷起高度宜大于250mm。
5.1.4 保溫層隔汽
聚乙烯丙綸卷材復合防水技術應用于隔汽層的，材料選用單面加筋型卷材，其鋪貼方法與屋面防水相同，接縫采用雙面加筋型卷材做墊條對接。
5.1.5 其它應用
聚乙烯丙綸卷材復合防水技術應用于池庫、堤壩、渠道、橋涵等防水防滲工程時，可參考地下構造或按設計要求進行。
5.1.6細部構造
屋面防水變形縫、出屋面管道、女兒墻、出水口、天溝、檐口、檐溝、人孔防水構造見本優(yōu)選集第11-16頁；地下防水穿墻管、變形縫防水構造見本優(yōu)選集第19頁。
5.2聚乙烯丙綸卷材主要特點是與水泥有很好的粘接性能，工程設計可采用夾層、保護、裝修等構造方式。
5.2.1 夾層方式
聚乙烯丙綸卷材置于底板或側壁的夾層時，應先將基層抹平后再鋪貼卷材。澆筑或砌筑另一面時，應防止有尖凸物損壞卷材。
5.2.2保護方式
聚乙烯丙綸卷材設置保護層，可在卷材表面設置20mm厚1：2.5水泥砂漿或30mm厚細石混凝土，具有可靠的粘接穩(wěn)定性。
5.2.3裝修方式
聚乙烯丙綸卷材應用于室內(nèi)防滲防潮時，可在表面進行裝修（粘瓷磚、馬賽克或抹灰等），裝修施工應在卷材粘接層充分固化后進行。裝修施工宜在卷材表面刷一層聚合物水泥，再粘貼面層。
6 粘接膠的選用
6.1 聚乙烯丙綸卷材采用聚合物水泥與基層滿面粘貼。聚合物水泥用水泥加入配套專用聚合物添加劑（SBC膠粘劑等）制成。
6.2 用于現(xiàn)澆混凝土構造時，可將卷材敷于模板內(nèi)側直接鋪貼，模板固定導致的破損部位，脫模后用膠粘熱融法修補
6.3屋面防水構造、屋面隔汽構造和地下防水構造，卷材接縫處及復雜部位的鋪貼可選用聚合物水泥或SBC聚氨酯膠粘劑粘接。若選用其他高分子膠粘劑時，則選用的高分子膠粘劑應與聚乙烯丙綸卷材材性相容。
7 接縫方式
7.1 聚乙烯丙綸卷材屋面防水接縫采用搭接方式，宜選用聚合物水泥或SBC聚氨酯膠粘劑粘接。
7.2卷材地下防水接縫宜選用搭接加蓋條方式：用聚合物水泥做搭接粘接后，再用SBC聚氨酯膠粘劑粘貼蓋條。接縫可選用搭接方式，采用SBC聚氨酯膠粘劑滿粘接（地下水位≤3M的，可用抗?jié)B強度≥0.1Mpa聚合物水泥粘接；地下水位≤6M的，可用抗?jié)B強度≥0.1Mpa聚合物水泥粘接后，用加筋聚氨酯膠粘劑密封）。當?shù)装逄幘聿牟捎每珍伔〞r，應選用SBC聚氨酯膠粘劑粘接或使用專用設備熱融焊接。
7.3 屋面隔汽層接縫可采用雙面卷材做墊條對接，用聚合物水泥粘接。
7.4 卷材接縫采用熱融焊接方式的，使用熱楔雙縫焊接機、焊槍等專用焊接設備，縫焊寬度≥20mm。
7.5卷材接縫搭接寬度：屋面防水工程均應≥80mm；地下防水工程均應≥100mm。
7.6 相鄰短邊接縫應錯開1m以上，水平轉角處（墻面與墻面的夾角）接縫距轉角大于0.3m，附加層接縫必須與防水層接縫錯開0.3m以上。
7.7在地下防水工程中，卷材接縫應錯開轉角處，接縫位置應距轉角0.3m以上，垂直轉角處（墻面與地面的夾角）卷材接縫應在水平面上，接縫位置應距轉角0.6m以上。
7.8 采用蓋條方式時，蓋條寬度為100mm。見下頁圖1 。
8 聚乙烯丙綸卷材復合防水技術施工操作方法
8.1 施工準備
一個施工組7人：清理基層 1人，制膠運膠 3人，卷材鋪貼 2人，處理復雜部位 1人。（如采用焊接方式接縫，每個施工組需2人能操作焊接施工設備。）
鋪貼聚乙烯丙綸卷材的施工器具見表 3。
8.2 施工材料及用量
施工材料及用量應按防水層構造進行計算和確定，可參考下頁表 4。
8.3 施工操作程序
驗收基層（找平層）→清掃基層（找平層）→制備粘接膠→處理復雜部位→鋪貼（或鋪焊）聚乙烯丙綸卷材→檢驗卷材施工質(zhì)量→保護層施工→驗收。
注: 1、 水泥為普通硅酸鹽水泥。如使用礦渣水泥代替，應在礦渣水泥中摻入1%硫酸鈉早強劑或其它類型的對聚乙烯丙綸卷材無影響與1%硫酸鈉具有同等效果的早強劑。
2 、 用 SBC聚氨酯膠粘劑接縫時，水泥等材料選用括號內(nèi)的用量。
3 、地下防水工程底板處聚乙烯丙綸卷材采用空鋪法施工時，不考慮防水層粘接層的SBC膠粘劑和水泥的用量；當采用焊接法接縫時，不考慮接縫粘接 SBC聚氨酯膠粘劑用量。
4、表中用量不包括女兒墻、雨水口、附加層等部位。
8.4 找平層技術要求
8.4.1 屋面找平層應符合《屋面工程質(zhì)量驗收規(guī)范》（GB 50207—2002）規(guī)定，地下防水找平層應符合《地下防水工程質(zhì)量驗收規(guī)范》（GB 50208—2002）、《地下工程防水技術規(guī)范》（GB 50108—2001）規(guī)定。
8.4.2 找平層轉角處（女兒墻、山墻、煙囪、天窗壁、墻角、變形縫等）均應做成 R=20mm的圓角或直角，且規(guī)整平順。檐口下端找平層宜抹出鷹嘴或滴水槽。
8.4.3 找平層的排水坡度應符合設計要求。平屋面采用結構找坡不應小于3％，采用材料找坡宜為2％；天溝、檐溝縱向找坡不應小于1%。
8.5 粘接膠的配制
8.5.1 聚合物水泥的配制
⑴ 粘貼防水層的，SBC膠粘劑含量為水泥重量的2%，即一袋水泥（50kg）配用一袋膠粘劑（1.0kg）。配制時將一袋膠粘劑與6kg～10kg的水泥干混均勻，然后邊攪拌邊將其加入到27.5kg～32.5kg的水中（相當于水泥重量的55%～65%，即2.5個外包裝箱容積），攪拌均勻后逐漸加入剩余的水泥，邊加入水泥邊攪拌，攪拌至無凝塊、無沉淀、無氣泡即可使用。?
⑵ 粘貼隔汽層的，SBC膠粘劑含量為水泥重量的1.5%，即一袋水泥（50kg）配用一袋膠粘劑（0.75kg）。配制時將一袋膠粘劑與4kg～8kg的水泥干混均勻，然后邊攪拌邊將其加入到27.5kg～32.5kg的水中（相當于水泥重量的55%～65%，即2.5個外包裝箱容積），攪拌均勻后逐漸加入剩余的水泥，邊加入水泥邊攪拌，攪拌至無凝塊、無沉淀、無氣泡即可使用。
注意事項：1、量水時，將包裝箱內(nèi)的大塑料袋上口翻向箱外，按包裝箱內(nèi)側的標線計量。
2、根據(jù)工程具體鋪貼部位調(diào)節(jié)聚合物水泥粘稠程度。
3、配制好的聚合物水泥應在四小時內(nèi)用完，并根據(jù)水份揮發(fā)情況適當加水調(diào)和。
8.5.2 SBC聚氨酯膠粘劑的調(diào)配方法
先將乙組分充分攪拌均勻。將甲、乙組分按重量比1：1.5在干燥容器中混和，經(jīng)充分攪拌均勻后方可使用。
注意事項：該膠粘劑屬雙組分反應固化型，使用時必需嚴格按比例要求配制，根據(jù)施工現(xiàn)場實際情況和用量隨使隨配，嚴禁向膠粘劑內(nèi)加入任何溶劑，以防止聚乙烯丙綸卷材溶脹變形。
8.6聚乙烯丙綸卷材鋪貼施工
聚乙烯丙綸卷材施工必須在找平層驗收合格后進行。聚乙烯丙綸卷材的鋪貼，基層充許有較高的含水率（30%～75%）。基層有明水時，聚合物水泥被稀釋，使粘接層不均勻，影響卷材粘接強度和抗?jié)B強度。
8.6.1 復雜部位處理
防水層施工前，應按圖紙要求先做好復雜部位（屋面的凸出部位、雨水口、天溝、檐口、檐溝；地下防水的陰角、陽角、穿墻管等）的附加層，復雜部位的附加層用聚乙烯丙綸卷材（卷材規(guī)格可視工程實際情況確定）、聚合物水泥或SBC聚氨酯膠粘劑處理粘接，可參考如下做法：見下頁圖5，（圖中細實線為剪斷線，虛線為折疊線）。
8.6.2 聚乙烯丙綸卷材鋪貼
① 屋面防水聚乙烯丙綸卷材粘貼方向宜按GB 50207-2002 第4.3.5條規(guī)定確定，地下防水工程粘貼方向可根據(jù)實際情況確定。聚乙烯丙綸卷材鋪貼時，先在鋪貼部位將卷材預放3m～12m，找正方向后，在中間處固定，將卷材一端卷至固定處粘貼，這端粘貼完畢后，再將預放的卷材另一端卷回至已粘貼好的位置，連續(xù)鋪貼直至整幅完成。鋪貼方法：用刮板將聚合物水泥涂刷在和卷材對應的基層（找平層）表面上，厚約1.0mm（聚合物水泥應均勻，不露底、不堆積），然后粘貼卷材。并在卷材上表面用刮板將粘接面排氣壓實，排除空氣和多余的粘接膠，以保證防水工程質(zhì)量。
② 垂直面的聚乙烯丙綸卷材必須縱向鋪貼，自上向下對正，自下向上排氣壓實，要求基層與卷材同時涂膠，厚度均約1.0mm。
③ 聚乙烯丙綸卷材的損傷、疵點應做附加層，附加層卷材應寬出其周邊120mm以上。地下防水附加層用SBC聚氨酯膠粘劑滿粘，屋面防水附加層可用聚合物水泥（配比見表4）滿粘。附加層也可進行焊接。
8.6.3 接縫施工
① 接縫涂膠部位要求基層干凈、干燥。
② 屋面防水用聚合物水泥接縫時，接縫與卷材粘貼可同時進行，接縫滿粘，膠層厚度為1.0mm～1.6mm，接縫壓實后在接縫邊緣再涂刷一層聚合物水泥，厚度為0.8mm～1.0mm，涂刷寬度從接縫邊緣向兩邊延伸30mm，接縫不允許有露底、打皺、翹曲、起空現(xiàn)象。
③ 用SBC聚氨酯膠粘劑接縫時，應在粘接膠固化后進行，具體操作方法：翻起上層卷材，將膠涂在下層卷材上，涂膠應連續(xù)均勻，厚度為1.0mm左右，涂膠后粘合壓實。翻起時應防止卷材與基層剝離。
④ 地下防水用蓋條方式接縫時，聚合物水泥接縫壓實后，不在接縫邊緣再涂刷聚合物水泥，溢出的聚合物水泥不必處理，而是待聚合物水泥固化后，將接縫處表面聚合物水泥清除，在接縫處和蓋條上同時涂刷SBC聚氨酯膠粘劑粘貼蓋條。
⑤ 屋面隔汽層接縫采用墊條對接方式，用雙面聚乙烯丙綸卷材作墊條，先將大于200mm寬的墊條用聚合物水泥鋪貼在接縫位置上，然后鋪貼單面聚乙烯丙綸卷材，鋪貼方法與防水層鋪貼方法相同。見圖6、圖7。
⑥ 接縫采用焊接法施工時，應保護好聚乙烯丙綸卷材的預留接縫部位，使用焊接設備進行接縫焊接，復雜部位采用焊槍（或膠粘劑）處理。
焊接面應潔凈，無水、油及附著物等；焊接時應先焊長邊搭接縫，后焊短邊搭接縫；焊接處不得有漏焊、跳焊、焊焦或焊接不牢現(xiàn)象；焊接時不得損害非焊接部位的卷材。
8.6.4屋面隔汽層施工?
隔汽層施工前，對基層、施工環(huán)境等要求與防水層施工前要求相同。復雜部位處理與屋面防水層復雜部位處理相同。
8.7 保護層施工
聚乙烯丙綸卷材外露時，為防止意外損壞和紫外線照射，需加保護層延長卷材使用壽命。保護方式以水泥材料為主，上人屋面和永久性建筑物用1：2.5水泥砂漿抹20mm厚或采用30mm厚細石混凝土做剛性保護層，非上人屋面和非永久性建筑可采用聚合物水泥涂刷兩道約1.0mm厚做柔性保護層。
保護層施工，必須在防水層驗收合格后進行。并將防水層表面清掃干凈，保護好施工材料運輸通道的卷材，施工人員應穿軟底鞋操作。
8.7.1 屋面防水工程保護層施工
① 柔性保護層用聚合物水泥涂刷，其涂刷厚度約為1.0mm，分兩次相互垂直方向刷成。
② 剛性保護層采用20mm厚1：2.5水泥砂漿抹20mm厚或采用30mm厚細石混凝土，剛性保護層施工前宜先在卷材表面涂刷一層聚合物水泥。具體要求應符合《屋面工程質(zhì)量驗收規(guī)范》（GB 50207—2002）規(guī)定。
③ 保護層施工后，待其充分固化且含水率小于9%時，應對煙道、通汽孔、雨水口等復雜部位用SBC聚氨酯膠粘劑補強，補強層應從補強部位向外延伸200mm以上，厚1.0mm以上。
④ 伸出屋面管道根部直徑50mm范圍內(nèi)，保護層應抹出高度不小于30mm的圓臺。
8.7.2 地下防水工程保護層施工
① 水平面采用20mm厚1：2.5水泥砂漿做保護層。
② 垂直面防水卷材鋪貼在迎水面時，采用20mm厚1：2.5水泥砂漿或聚苯乙烯泡沫塑料做保護層；防水卷材鋪貼在背水面時，除采用1：2.5水泥砂漿做保護層外，還應有保護擋墻，擋墻和聚乙烯丙綸卷材之間用厚度大于10mm的1：2.5水泥砂漿填實（邊砌邊填實）。
③ 保護層抹制前應在卷材上刷一層聚合物水泥。
8.7.3 保護層應做好養(yǎng)護。
8.8 工程斷續(xù)保護
聚乙烯丙綸卷材施工過程發(fā)生中斷要做好卷材的保護措施，特別是中斷期較長或中斷期間卷材施工現(xiàn)場有外界損壞因素的，必須做好聚乙烯丙綸卷材保護。工程斷續(xù)保護主要防止意外或人為對聚乙烯丙綸卷材的損壞，其因素主要注意：① 機械損壞；② 高空落物損壞；③ 人為損壞；④ 風刮剝離；⑤ 人工或自然堆落物損壞；⑥高溫燒燙損壞；⑦ 化學物質(zhì)損壞等。
9 產(chǎn)品的貯運及施工注意事項
9.1 防止日曬、浸水、機械損傷、高熱；除期限不超過20天的運輸可平垛不大于五層外，均立放；立放應單層，儲存期不大于30天可立放兩層存放；不得與各種有機溶劑等有害物質(zhì)接觸。
9.2 聚乙烯丙綸卷材施工溫度范圍較寬。卷材在施工展開前4小時內(nèi)不得在陽光下露曬。環(huán)境溫度0℃及以下時，禁止使用聚合物水泥粘接；環(huán)境溫度-5℃及以下時，禁止使用SBC聚氨酯膠粘劑粘接；環(huán)境溫度－10℃及以下時禁止使用焊接設備焊接。在環(huán)境溫度較高，陽光直射的情況下，應向施工后的聚乙烯丙綸卷材表面噴水降溫，防止卷材變形起鼓。
9.3 聚乙烯丙綸卷材施工須在5 級風以下進行，雨、雪天禁止施工。
9.4 聚乙烯丙綸卷材采用滿粘法施工時，粘接不得有目視空鼓現(xiàn)象，屋面防水聚乙烯丙綸卷材有效粘貼面積宜≥85%，地下防水有效粘貼面積宜≥90%，粘接層必須連續(xù)。
9.5 聚乙烯丙綸卷材鋪貼過程中有打皺無法糾正時，應斷開打皺處，按接縫處理。
9.6 采用SBC聚氨酯膠粘劑搭接接縫時，不能將聚合物水泥涂在聚乙烯丙綸卷材搭接處，以免影響SBC聚氨酯膠粘劑接縫粘接。
9.7 伸出基層的管道、設備或預埋件等，應在聚乙烯丙綸卷材施工前安裝完畢。防水層完工后，不得在其上鑿孔打洞或重物沖擊。
9.8 聚乙烯丙綸卷材鋪貼后，卷材下部不允許存在硬性顆粒及雜質(zhì)，以免損壞聚乙烯丙綸卷材。
9.9 聚合物水泥涂刷后應馬上粘貼聚乙烯丙綸卷材，防止膠中水分散失，影響粘貼質(zhì)量。
9.10 施工人員必須穿軟底鞋，避免損壞聚乙烯丙綸卷材。
?
?
“矩圓”牌SBC聚乙烯丙綸復合防水卷材
屋面、地下工程質(zhì)量驗收規(guī)定
QJ-02-2
一、總 則?
第1.0.1 本規(guī)定適用于建筑屋面、地下防水工程“SBC聚乙烯丙綸復合防水卷材”施工質(zhì)量驗收。驗收項目包括：基層（找平層）、防水層（或隔汽層）、保護層、補強層。
第1.0.2 卷材施工必須符合設計要求。
第1.0.3 防水施工過程中，應對前項工程進行質(zhì)量驗收，合格后方可進行下道工程施工。
第1.0.4 施工所用各種材料應符合設計要求，并有質(zhì)量證明文件。
第1.0.5 屋面、地下防水工程施工，對本規(guī)定以外的事項，應按相應現(xiàn)行的有關工程質(zhì)量驗收規(guī)范執(zhí)行。
第1.0.6 屋面、地下防水工程施工必須符合國務院頒發(fā)的《建筑安裝工程安全技術規(guī)程》及安全防火規(guī)定。
二、“矩圓”牌SBC聚乙烯丙綸復合防水卷材
屋面、地下工程各項質(zhì)量驗收規(guī)定
2.1 屋面找平層施工質(zhì)量應符合《屋面工程質(zhì)量驗收規(guī)范》（GB 50207-2002）要求，地下找平層施工質(zhì)量應符合《地下工程防水技術規(guī)范》（GB 50108-2001）、《地下防水工程質(zhì)量驗收規(guī)范》（GB 50208-2002）規(guī)定。
第2.1.1條 預制找平層應安裝平穩(wěn)、牢固、不應有松動現(xiàn)象。抹制找平層應抹平、壓光，不應有脫皮、起沙、空鼓、開裂等現(xiàn)象。
第2.1.2條 屋面找平層坡向均勻一致，符合設計要求。
第2.1.3條 用2m靠尺和楔形塞尺檢查找平層表面平整度，允許偏差為5mm。
第2.1.4條 屋面、檐口、檐溝、天溝等處的找平層坡度應符合設計要求。女兒墻、煙囪、通汽孔、變形縫、地下防水的陰陽角處均應做成R=20mm的圓角。
2.2聚乙烯丙綸卷材鋪貼應符合下列規(guī)定
第2.2.1條 聚乙烯丙綸卷材粘貼及接縫粘接膠必須使用本優(yōu)選集中規(guī)定的膠粘劑。
第2.2.2條 聚乙烯丙綸卷材搭接不得小于本優(yōu)選集中的規(guī)定寬度。屋面、地下各節(jié)點聚乙烯丙綸卷材施工應符合設計要求。
第2.2.3條 聚乙烯丙綸卷材與找平層、卷材接縫應粘接牢固，表面平整。注意檢查檐口、天溝、排汽孔、穿墻管等復雜部位粘接質(zhì)量。卷材與找平層粘接面積，屋面防水不宜小于85%，地下防水不宜小于90%。
第2.2.4條 附加層卷材接縫與防水層卷材接縫應錯開，并符合設計要求。
第2.2.5條 聚乙烯丙綸卷材各接縫部位應直視檢查可靠，可疑處應做補強或滲水試驗。
第2.2.6條 聚乙烯丙綸卷材鋪貼必須連續(xù)完整，無顯露或隱蔽透水處。
2.3 保護層應符合下列規(guī)定
第2.3.1條 保護層必須在防水層質(zhì)量驗收合格后，方可進行施工。
第2.3.2條 保護層采用1：2.5mm水泥砂漿時，其抹制厚度應符合設計要求，砂漿比例一致，保護層及接茬表面應平整、光滑潔凈、不應有脫皮、起沙等現(xiàn)象。保護層坡度平緩均勻，保護層應養(yǎng)護，達到強度要求。保護層加用擋墻時，在擋墻和聚乙烯丙綸卷材防水層之間填充的水泥砂漿厚度應符合設計要求。
第2.3.3條 檐口保護層應平齊、倒角均勻一致。女兒墻、天窗壁、變形縫、煙囪、穿墻管等部位的保護層應符合設計要求。
第2.3.4條 地下防水的保護層或防護墻外回填土應分層壓實。
2.4 補強層應符合下列規(guī)定
第2.4.1條 補強層應按規(guī)定施工，補強面積、厚度均符合設計要求。
2.5 竣工的屋面、地下防水工程不得有滲漏和積水現(xiàn)象。對細部構造、接縫、保護層等進行外觀檢驗。屋面防水必要時用人工澆水或蓄水檢查驗收。其蓄水時間不應少于24h。
注：本驗收規(guī)定系該公司制定
?
?
?
掃描二維碼分享到微信
